Bab 1 Perakitan dan pembongkaran produk
Tercatat: Matikan aliran listrik sebelum perakitan dan pembongkaran produk.
Perakitan dan pembongkaran bodi utama:
Saat memasang bodi utama, masukkan ujung bodi utama ke konektor kepala lantai secara vertikal hingga terdengar bunyi "klik". Pastikan bodi utama kencang dan tidak kendor. Untuk melepas bodi utama, cukup tekan tombol pelepas kepala lantai dan angkat bodi utama ke atas. (Gambar 1)
Pemasangan dan pembongkaran unit baterai
1. Pegang baterai dan geser ke bawah sepanjang slot terdepan, tekan ke bawah hingga terdengar bunyi “klik”.
2. Tekan tombol pelepas baterai, tarik unit baterai ke atas untuk mengeluarkannya. (Gambar 2)
Catatan:
Tidak perlu mengeluarkan baterai kecuali perlu diganti.
Menangani perakitan dan pembongkaran vakum:
Masukkan ujung penyedot debu genggam yang terpasang bersama baterai ke dalam konektor bodi utama secara vertikal hingga terdengar bunyi "klik". Pastikan penyedot debu genggam kencang dan tidak kendor. Dalam status ini, produk digunakan sebagai penyedot debu dan mesin cuci tanpa kabel.
Untuk melepas penyedot debu genggam secara terpisah, cukup tekan tombol pelepas vakum genggam dan angkat secara vertikal. (Gambar 3)
Pemasangan dan pembongkaran tangki air kotor
Untuk memasang tangki air kotor, letakkan bagian bawah tangki air kotor ke slot baki badan utama lalu dorong tangki air kotor ke arah badan utama hingga terdengar bunyi “klik”. Untuk mengeluarkan tangki air kotor, pegang badan utama dengan satu tangan dan pegangan tangki air kotor dengan tangan lainnya, tekan tombol pelepas tangki air kotor dengan ibu jari dan tarik keluar tangki air kotor. (Gambar 4)

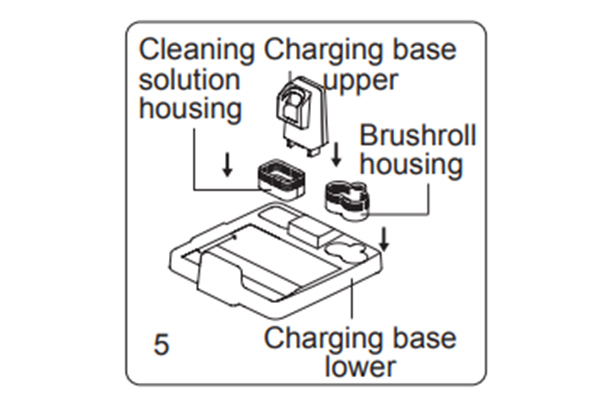

Rakitan dasar pengisian daya
Tekan dudukan pengisi daya di bagian atas ke arah dudukan pengisi daya di bawah seperti yang ditunjukkan gambar. Setelah bunyi "klik" terdengar dan klip ditempatkan di lubang yang sesuai, perakitan selesai. (Gambar 5)

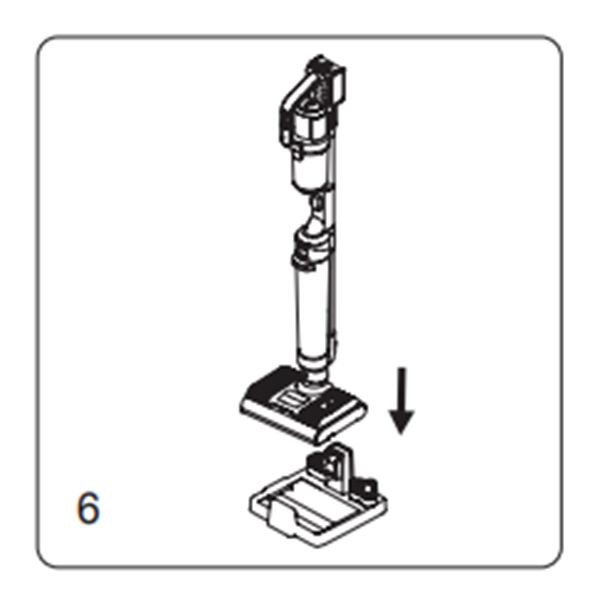

Pengisian dan penempatan mesin
Tempatkan kepala lantai dalam posisi tegak, angkat mesin, sejajarkan slot pengisi daya di bagian belakang mesin dengan soket pengisi daya pada dudukan pengisi daya, dan letakkan mesin secara perlahan ke dalam dudukan pengisi daya; Untuk mengeluarkan mesin, pegang pegangan penyedot debu genggam dan langsung tarik mesin keluar dari tempat pengisi daya. (Gambar 6)

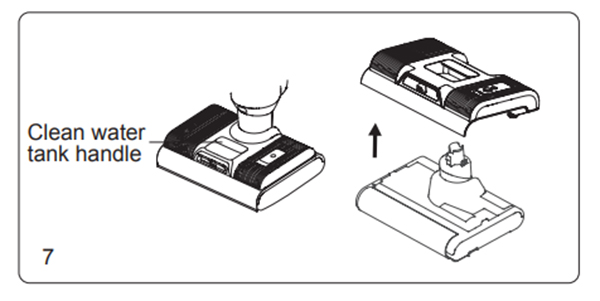

Membersihkan tangki air perakitan dan pembongkaran
Untuk melepaskan tangki air bersih, pegang gagang tangki air bersih dan tarik ke atas untuk melepaskan tangki air bersih. Untuk memasang tangki air bersih, letakkan di lantai dan tekan hingga terdengar bunyi "klik". (Gambar 7)

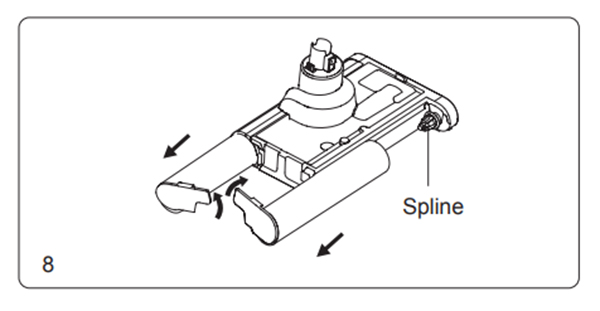

Perakitan dan pembongkaran gulungan sikat
Untuk melepaskan gulungan sikat, keluarkan tangki air bersih terlebih dahulu, lalu tekan kepala lantai dengan satu tangan, putar tutup ujung gulungan sikat ke atas dengan tangan lainnya, dan lepaskan gulungan sikat ke arah luar; Saat memasang gulungan sikat, terlebih dahulu sejajarkan salah satu ujung gulungan sikat dengan spline, putar ke dalam hingga ke bawah, lalu putar tutup ujung gulungan sikat di ujung gulungan sikat yang lain untuk mengunci gulungan sikat. (Gambar 8),
Bab 2 Penggunaan Produk
Catatan: Harap isi penuh mesin sebelum menggunakannya, jika tidak ada daya, silakan isi daya tepat waktu dan gunakan setelah terisi penuh.

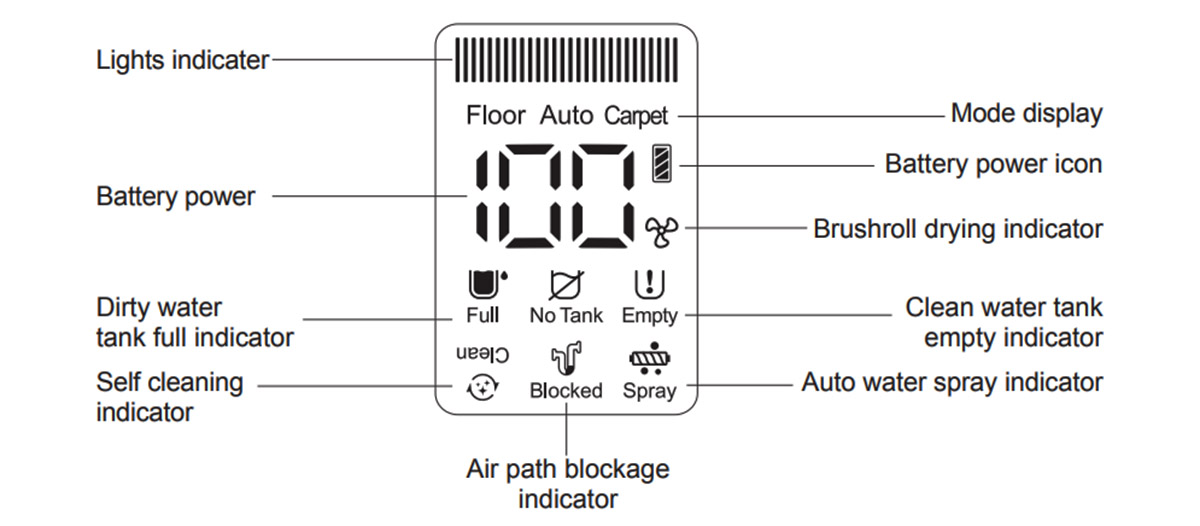

Layar LED dan instruksi
Penggunaan penyedot debu dan mesin cuci

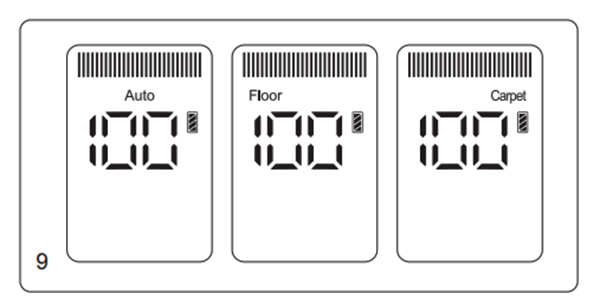

Dalam keadaan miring tegak, tekan tombol on/off dan produk mulai bekerja. Mode defaultnya adalah mode Otomatis, tekan tombol mode untuk beralih antara mode lantai, mode karpet, dan mode Otomatis, disertai dengan pengingat suara. Tekan kembali tombol on/off, suara mengingatkan "Mesin mati", motor utama akan berjalan selama 2 detik, mesin berhenti bekerja. (Gambar 9)
Dalam mode Otomatis, daya mesin berubah secara otomatis berdasarkan banyaknya air kotor atau debu yang terdeteksi. Dan warna lampu LED berubah sesuai. Semakin banyak air kotor atau debu yang terdeteksi, semakin banyak lampu merahnya. Dan semakin sedikit air kotor atau debu yang terdeteksi, semakin banyak lampu birunya.
Note
1. Saat membersihkan karpet, harap bersihkan kepala lantai terlebih dahulu (lihat "Pembersihan dan Perawatan, Pembersihan Kepala Lantai" untuk detailnya) dan untuk membersihkan karpet secara mendalam disarankan untuk mengganti sikat karpet. (Sikat karpet dapat dipilih sesuai kebutuhan Anda dan dijual di distributor JIMMY)
2. Jika level baterai lebih rendah dari 20%, baterai tidak dapat dialihkan ke mode Karpet.
Saat penyedot debu tegak berfungsi, tekan tombol semprotan air, fungsi semprotan air otomatis terbuka secara default. Layar LED akan menampilkan indikator semprotan otomatis dan air bersih akan disemprotkan ke sikat gulung secara otomatis. Untuk mematikan fungsi semprotan air otomatis, terus tekan tombol pembersihan mandiri selama lebih dari 3 detik saat produk menyala. Untuk mengaktifkan kembali fungsi semprotan air otomatis, terus tekan tombol pembersihan mandiri selama lebih dari 3 detik saat produk menyala. (Gambar 10)

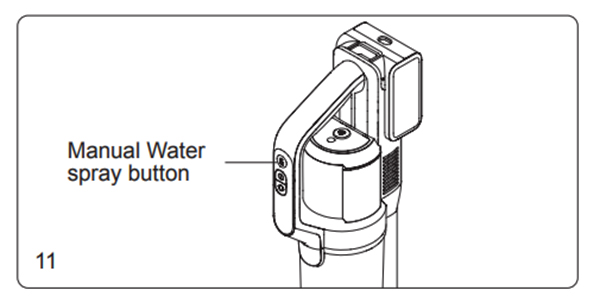

Jika lantai sangat kotor, Anda dapat memilih untuk menyemprotkan lebih banyak air ke lantai dengan menggunakan fungsi semprotan air manual untuk meningkatkan efek pencucian lantai. Dengan mesin menyala, tekan tombol semprotan air manual, semprotan mulut menyemprotkan air berbentuk kipas; lepaskan tombol semprotan air untuk berhenti menyemprotkan air. Fungsi penyemprotan air manual dapat diaktifkan terlepas dari apakah fungsi penyemprotan air otomatis dihidupkan atau dimatikan. (Gambar 11)
Catatan:
1. Tombol semprotan air manual tidak dapat digunakan dengan tombol on/off atau tombol mode secara bersamaan.
2. Disarankan untuk menggunakan mode karpet ketika terdapat polusi berat atau noda air.
3. Saat membersihkan karpet, harap matikan fungsi semprotan air otomatis.
4. Silakan gunakan larutan pembersih rendah busa dengan produk ini untuk membersihkan, jangan masukkan larutan pembersih berbusa mudah ke dalam tangki air bersih untuk digunakan, jika tidak lebih banyak busa akan dihasilkan selama penggunaan, yang dapat menembus ke dalam mesin dan menyebabkan bahaya .
Produk diletakkan rata untuk fungsi vakum
Saat produk dibaringkan hingga bersih di bagian bawah furnitur, daya kerja akan turun secara otomatis. Ini normal. Saat produk diletakkan rata, jangan kocok produk dengan keras untuk mencegah air masuk ke dalam wadah debu.
Penggunaan penyedot debu genggam
1. Lepaskan penyedot debu genggam dan sambungkan dengan aksesori yang diperlukan. Tekan tombol hidup/mati. Tampilan layar akan menyala. Mode default adalah mode lantai. Tekan tombol mode untuk beralih antara mode lantai dan mode karpet. Tekan tombol on/off lagi untuk mematikan penyedot debu dan tampilan layar akan padam.

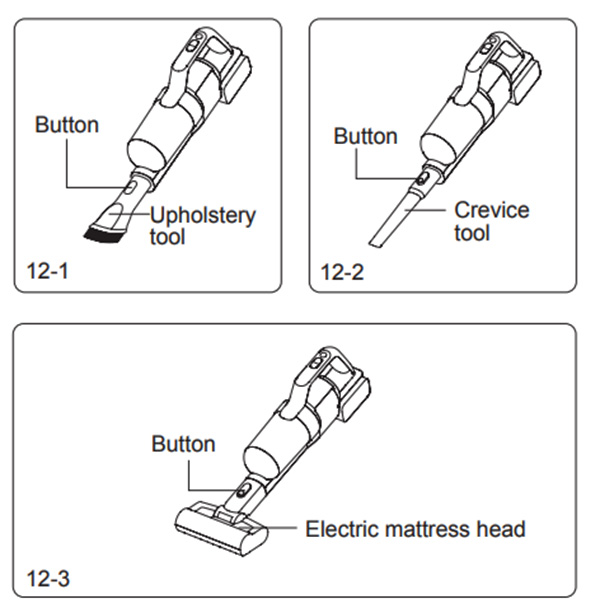

2. Penyedot debu genggam dapat dihubungkan ke berbagai aksesori seperti alat pelapis, alat celah untuk membersihkan tempat yang berbeda. (Gambar 12)
Arahkan aksesori ke mulut penyedot debu genggam dan dorong ke atas hingga terdengar bunyi “klik”. Tekan tombol pada aksesori untuk melepaskan aksesori dari penyedot debu.
Catatan:
1. Aksesori lain seperti sikat hewan peliharaan atau selang peregangan juga dapat dibeli dari distributor lokal JIMMY jika diperlukan.
2. Bila tingkat baterai lebih rendah dari 20%, mesin beralih ke mode lantai secara otomatis.
3. Jangan gunakan penyedot debu genggam dan sikat karpet untuk mengambil cairan.
Pengisian produk
Sambungkan kabel daya ke stopkontak, letakkan penyedot debu ke dudukan pengisi daya untuk mulai mengisi daya.
Catatan:
1Isi penuh baterai sebelum digunakan pertama kali. Kosongkan daya baterai sebelum pengisian kedua untuk memastikan masa pakai baterai.
2. Jika produk akan lama tidak digunakan, harap isi dayanya setiap tiga bulan sekali. (Harap hanya gunakan kabel listrik yang disertakan dengan unit)
3. Saat tidak mengisi daya, harap lepaskan kabel daya dasar pengisi daya dari soket listrik untuk mencegah bahaya sentuhan yang tidak disengaja.
4.Jika perlu mengisi daya baterai secara terpisah, pengisi daya yang berlaku dapat dibeli dari distributor JIMMY.
Fungsi pengeringan panas
Dalam mode pengisian daya, tekan tombol mode untuk masuk ke mode kering panas. Udara panas akan mengeringkan seluruh jalur udara termasuk burshroll, wadah debu dan tangki air kotor selama sekitar 0.5 jam dan kemudian hanya mengeringkan brushroll selama 2.5 jam lagi. Pada 0.5 jam pertama pengeringan jalur udara penuh, motor vakum akan bekerja mengirimkan udara panas melalui jalur udara penuh.
Untuk menghentikan pengeringan jalur udara dan hanya membiarkan pengeringan gulungan sikat untuk mode pengeringan senyap, tekan tombol on/off, motor vakum tidak akan bekerja dalam mode ini.
Untuk menghidupkan dan mematikan fungsi pengeringan udara panas, tekan tombol mode.
Catatan:
Fungsinya untuk mencegah gulungan sikat lembab berkembang biak bakteri atau mengurangi bau.
Fungsi pembersihan otomatis jalur sikat dan jalur udara
Dalam mode pengisian daya, tekan tombol pembersihan mandiri untuk masuk ke mode pembersihan mandiri (Gbr 13). Setelah dibersihkan sendiri, produk secara otomatis memasuki mode pengeringan panas gulungan sikat. Selama pembersihan mandiri, jika perlu menyelesaikan pembersihan mandiri terlebih dahulu, tekan tombol on/off atau tombol mode. Dan produk akan kembali ke mode pengisian daya dan kipas akan mati setelah 3 menit. (Gambar 14)
Catatan:
1. Sebelum memulai pembersihan mandiri, harap tiriskan tangki air kotor dan pastikan produk diletakkan di dudukan pengisi daya, kabel daya tersambung ke soket listrik dan dudukan pengisi daya, dan setidaknya ada 50% air di tangki air bersih. Setelah membersihkan sendiri, harap bersihkan kembali tangki air kotor.
2. Bila daya lebih rendah dari 10%, mesin tidak dapat masuk ke mode pembersihan mandiri atau mode pengeringan panas. Setelah mengisi daya selama jangka waktu tertentu, perangkat dapat bekerja pada mode pembersihan mandiri atau mode pengeringan panas.
Indikator kosong tangki air bersih
1. Selama penggunaan penyedot debu dan mesin cuci, jika layar LED menunjukkan "
" dan suara mengingatkan "Tidak ada air bersih, harap isi air", harap isi air bersih ke dalam tangki air bersih lalu langsung gunakan terus.
2. Selama pembersihan mandiri, jika tidak ada air di dalam tangki air bersih, pencucian otomatis berhenti dan suara mengingatkan "Tidak ada air bersih, harap isi air". Silakan isi air bersih ke dalam tangki air bersih lalu tekan kembali tombol pembersihan mandiri untuk memulai kembali pembersihan mandiri.
Isi tangki air bersih
Isi tangki air bersih: Setelah melepas tangki air bersih, buka sumbat pengisian air, balikkan ke atas hingga lubang saluran masuk air terlihat, tuangkan air bersih dan larutan pembersih ke dalamnya, lalu pasang kembali ke posisi semula dan pasang kembali air bersih. tangki ke kepala lantai. (Gbr 15) Catatan: Saat menambahkan air bersih, Anda dapat menambahkan larutan pembersih JIMMY yang disertakan dengan produk, perbandingannya sekitar dua botol larutan pembersih untuk satu tangki air penuh, suhu air tidak boleh melebihi 40°C.
Indikator penuh tangki air kotor
1. Ketika penyedot debu dan mesin cuci mendeteksi bahwa tangki air kotor sudah penuh, mesin akan berhenti bekerja dan memberikan pengingat suara. Harap bersihkan seluruh tangki air kotor dan pasang kembali sebelum digunakan.
2. Bila terdeteksi tangki air kotor sudah penuh dalam mode pembersihan mandiri, mesin akan berhenti bekerja dan memberikan pengingat suara. Harap bersihkan seluruh tangki air kotor dan pasang kembali dan tekan kembali tombol pembersihan mandiri untuk memulai kembali pembersihan mandiri.
Pembersihan tangki air kotor
Keluarkan penutup atas tangki air kotor dan rangka filter, buang air kotor, pasang tangki air kotor setelah dicuci, dan pasang kembali ke badan utama. (lihat Pembersihan dan Perawatan tangki air kotor" untuk detailnya)
Indikator brushroll macet
Saat pembersih dalam mode menyedot debu atau membersihkan sendiri, jika gulungan sikat macet, mesin akan berhenti dan memberikan pengingat suara. Silakan keluarkan gulungan sikat, bersihkan benda asing yang menempel pada gulungan sikat atau rambut yang berkelok-kelok pada gulungan sikat dan pasang kembali gulungan sikat ke kepala lantai untuk melanjutkan pekerjaan.
Pembersihan kuas
Setelah melepas tangki air bersih, cabut gulungan sikat, gunakan pisau pada sikat mini untuk memotong bulu-bulu yang berkelok-kelok pada gulungan sikat, dan bersihkan benda asing yang menempel pada gulungan sikat dan kepala lantai, Pasang gulungan sikat dan bagian belakang jendela. (lihat "Pembersihan dan Pemeliharaan Rakitan Kepala Lantai" untuk detailnya)
Indikator jalur udara diblokir
1. Saat pembersih tongkat dalam mode bekerja atau membersihkan sendiri, jika jalur udara terhalang, mesin akan berhenti bekerja dan memberikan pengingat suara. Harap bersihkan area yang mungkin tersumbat seperti wadah debu vakum genggam, jalur udara nosel, tangki air kotor secara berurutan. Setelah dibersihkan, hidupkan ulang mesin agar berfungsi.
2. Saat penyedot debu genggam berfungsi, jika jalur udara terhalang, pembersih akan berhenti secara otomatis. Saat ini, wadah debu dan HEPA perlu dibersihkan.
Pembersihan jalur udara
Bongkar tangki air kotor, keluarkan penutup atas tangki air kotor dan keranjang sampah, cuci semua bagian dan pasang kembali. Gunakan sikat pembersih untuk membersihkan kotoran, benda asing dan rambut di dalam jalur udara kepala lantai. Pasang kembali tangki air kotoran ke badan utama. Lepaskan wadah debu, lalu keluarkan cyclone, kosongkan wadah debu, lepaskan HEPA, bersihkan semua bagian dan pasang kembali wadah debu. (Lihat "Pembersihan dan Pemeliharaan" untuk detailnya)

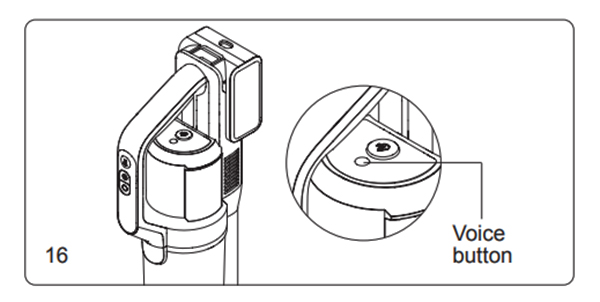

Fungsi pengingat suara
Produk ini dilengkapi pengingat suara dalam 5 bahasa berbeda: Inggris, Jerman, Italia, Prancis, dan Rusia. Suara mesin baru dihidupkan dan dalam bahasa Inggris secara default, tekan tombol suara untuk beralih ke bahasa lain, terus tekan tombol suara untuk mematikan fungsi suara; tekan tombol suara lagi untuk mengaktifkan fungsi suara. (Gambar 16)
Indikator daya baterai rendah
1. Saat pembersih tongkat berfungsi, jika suaranya mengingatkan "Baterai lemah. Harap isi daya baterai", Silakan gunakan setelah mengisi daya.
2. Saat pembersih tongkat berfungsi, jika terdengar suara mengingatkan "Baterai lemah. Mesin akan segera dimatikan. Harap isi daya baterai", daya akan segera habis, dan mesin akan mati secara otomatis. Perlu mengenakan biaya untuk digunakan.
3. Saat menggunakan penyedot debu, ikon di layar LED menampilkan sisa menit kerja. Bila daya baterai kurang dari 20%, ikon baterai di pojok kanan atas berubah dari putih menjadi merah.
Bab 3 Pembersihan dan Pemeliharaan

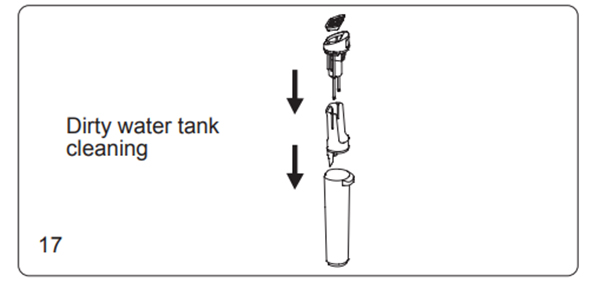

Pembersihan tangki air kotor
Setelah mematikan penyedot debu, keluarkan tangki air kotor, angkat penutup atas tangki air, dan lepaskan rangka filter dari dalamnya, buka penutup balik rangka filter, keluarkan filter. Buang air kotor dan kotoran ke dalam tangki air, lalu cuci tangki air kotor, penutup tangki air, rangka saringan dan saringan. Jika ada benda asing di dalam pipa tangki air kotor, dapat dibersihkan dengan sikat pembersih; keringkan bagian di atas setelah dicuci. Dan kemudian pasang kembali semua bagian ke dalam tangki air kotor. Pasang kembali tangki air kotor ke badan utama untuk terus bekerja. (Gambar 17)
Catatan:
1. Setelah menggunakan penyedot debu tongkat, disarankan untuk segera membersihkan tangki yang kotor;
2. Saat memasang kembali keranjang sampah, jangan melipat karet lembut hitam di bawah filter.
Pembersihan kepala lantai
Setelah melepas tangki air bersih, gulungan sikat, dan tangki air kotor, masukkan sikat pembersih melalui lubang melingkar di bawah posisi pemasangan bodi utama untuk membersihkan benda asing dan kerak di dalam pipa, serta rambut yang tersumbat; Gunakan pisau pada sikat mini untuk memotong rambut kusut pada gulungan sikat; Seka bagian mesin yang kotor lalu pasang kembali ke dalam mesin (gulungan sikat dapat ditempatkan di rumah gulungan sikat untuk dikeringkan). Cuci bersih sikat pembersih lalu masukkan kembali ke dalam wadah gulungan sikat. (Gambar 18)
Catatan:
Jangan mencuci kepala lantai!
Pembersihan cangkir debu
Tekan tombol pelepas wadah debu untuk melepaskan wadah debu dari penyedot debu genggam. Angkat pegangan logam pada siklon untuk mengeluarkan rakitan siklon dan mengosongkan wadah debu. Pegang pegangan logam dan putar untuk melepaskan HEPA. (Gambar 19)
Perawatan dan Penyimpanan
1. Dianjurkan untuk membersihkan tangki air kotor, wadah debu, gulungan sikat setelah setiap kali digunakan. Jika ada situasi di bawah ini:
1) Filter HEPA membocorkan debu.
2) Filter busa rusak parah.
3) Gulungan sikat mengalami kerontokan rambut yang parah, atau memiliki getaran yang kuat dan kebisingan yang tidak normal saat digunakan.
2. Disarankan untuk membeli bahan habis pakai dan menggantinya untuk menghindari kinerja mesin.
3. bila mesin dalam keadaan idle lama, letakkan di tempat sejuk dan kering, hindari sinar matahari langsung atau lingkungan basah. Saat mengemas dan menyimpan mesin, pastikan untuk membersihkan mesin dan mengeringkan semua bagian untuk mencegah kerusakan pada mesin.
